自动在线测试

什么是 ICT？

        ICT 是 In Circuit Test 的缩写，中文名称为在线测试仪 ( 或称 ATE Auto Test Equipment ) ，是一种电路板自动检测仪器，又称为静态测试仪（因它只输入很小的电压或电流来测试，不会损坏电路板），在线测试是一种不断开电路，不拆下元器件的测试技术，主要的功能在测试电路板的短路、断路及各种电子零件如电阻、电容、二极管、三极管、电晶体、IC…等零件是否错件、缺件、零件不良、装配不良，并且明确指出缺陷的具体位置，帮助使用者确保产品的品质，提高不良品检修效率。

ICT 的种类

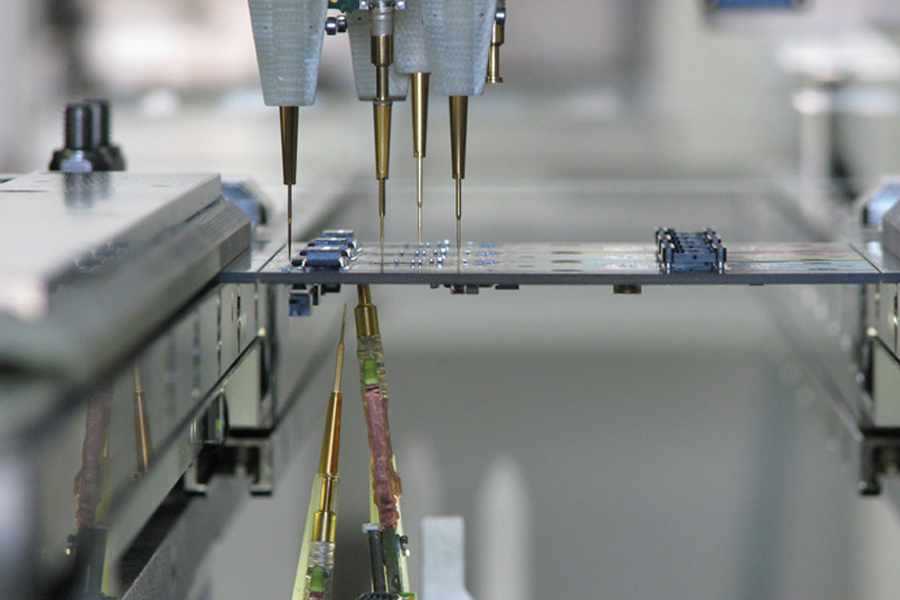

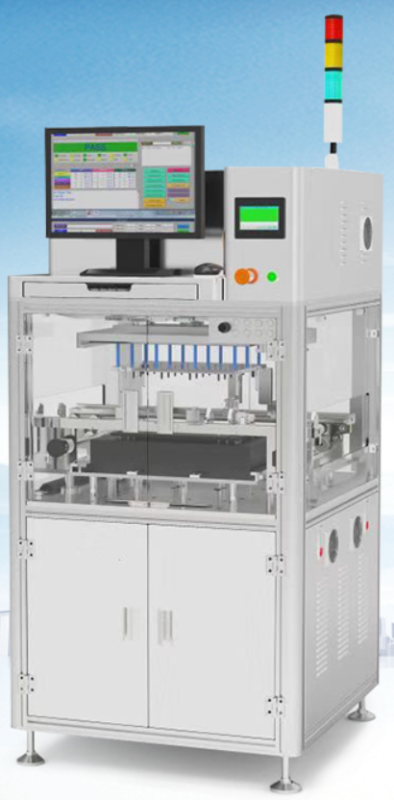

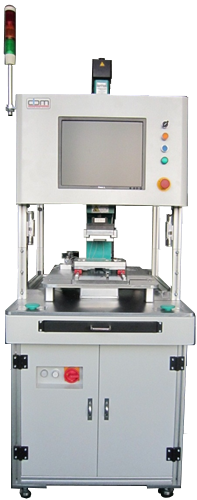

        ICT 一般依生产型态差别有离线式（Off-Line）与在线式（In-Line），通常 ICT 都需要依据产品尺寸、电子元件之位置订制测试治具，而为了满足样品生产的短交期、少量多样之弹性生产能力，还有飞针测试仪（优点是免测试治具），其测试针可程式化移动位置，但因测试工时及新程式之速度慢，故通常用于样品之生产测试，而量产品则直接使用 ICT 可使产能最大化。

ICT 的功能与能力

ICT 如同一个功能强大的万用表，能对电路板上的电子元件测试进行有效的隔离，而万用表不能。

ICT 为静态的测试（不通电），可针对电阻、电容、电感、二极管、三极管…常见之电子元件之规格、短路、断路搭配各厂家之测试技术进行测试判断，除此之外，还能在测试过程过程对 IC 进行资料烧录。

ICT 在探谱流水线的工位

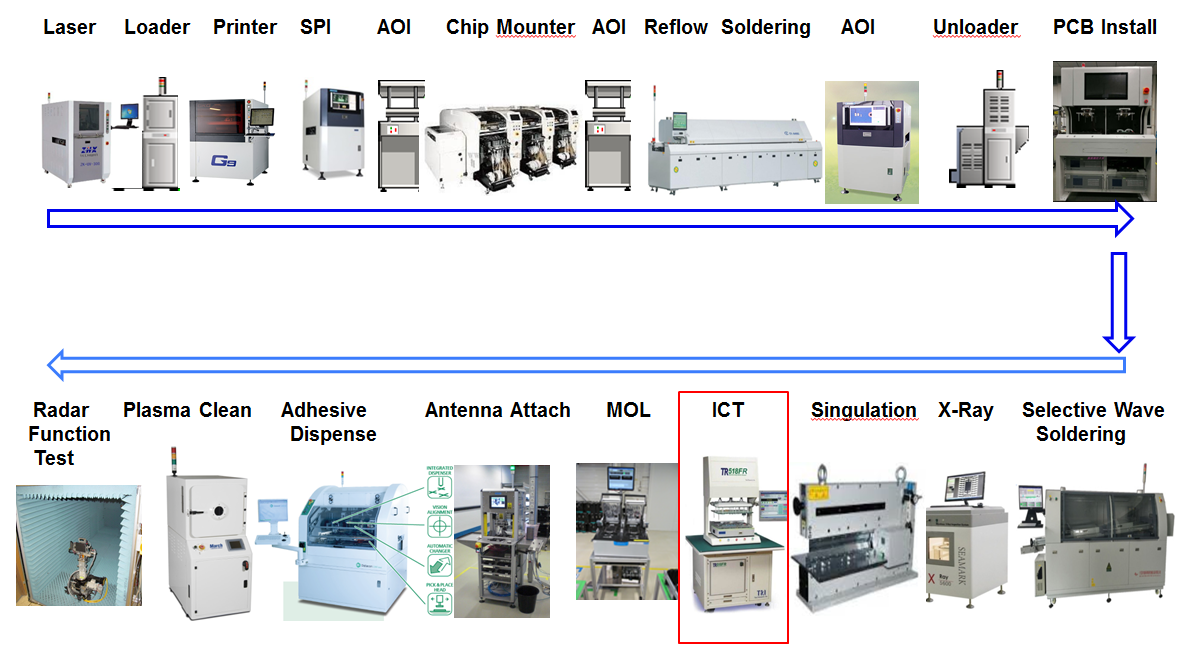

ICT 使用于 SMT 制程的后端，通常是 SMT 线的后面（Reflow 回流焊制程之后），经过 ICT 之测试将 SMT 制程不良筛选出来，并且可提前警示出 SMT 生产良率是否有异常。

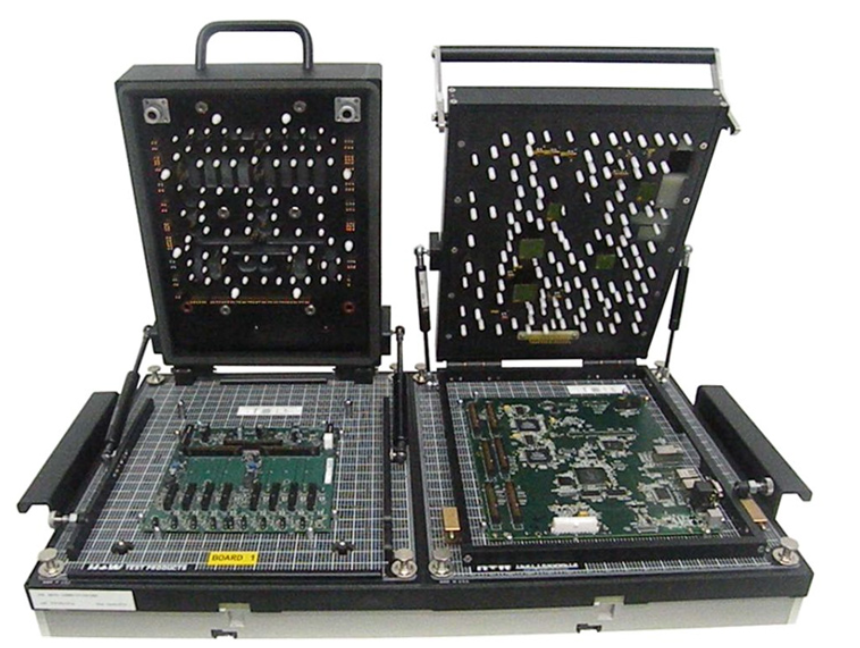

由于 ICT 需对电路板上不同位置之电子元件进行测试，因此对应不同产品必须制作 ICT 测试治具来搭配，而测试治具因 ICT 厂牌、机型不同又有真空式、气压式之型式，一般使用不同规格数量的探针（尺寸、形状、直径）来接触电路板或电子元件，所以电路板电子元件密度过高而无空间可布针时即可能无法使用 ICT，因此 ICT 还是有使用之条件限制的。

ICT 测试治具之应力测试

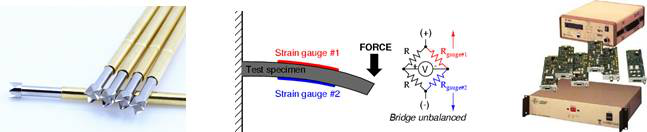

ICT 测试治具因电子产品之元件数量高低、分布位置之差异，其探针之数量、密度亦随之而异，在探针接触电路板进行测试时，可能会电路板产生超过允许范围之压力（应力）而造成电路板之变形，这样将可能导致电路板产品的损坏隐患，因此导入 ICT 测试治具前通常需要进行应力应变测试，使应变值下降到允许之安全范围内。
