PCB快速打样

        PCB快速打样设计曾经是许多电子专业人士的噩梦。探谱科技现在终结了噩梦！我们可以在 24 小时内获得您的首次试用板！

        下订单后，我们的工程师将审核您的 Gerber 文件，以确保其符合我们的技术规范。文件通过审核后，您可以在线支付费用。此外，我们的工程师将再次检查并优化文件以进行生产。

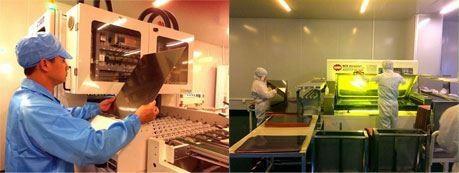

        PCB快速打样设计阶段是工程师、学生和爱好者最关键的时期。在PCB制造方面，探谱科技拥有超过17年的PCB制造经验（自2003年起）。选择探谱科技不仅可以缩短PCB的制造时间，还可以降低成本，获得高质量的电路板。我们的在线 PCB 计算器将始终显示最便宜的价格和生产时间。
